多级别GSM报警器

说明书下载

如有特殊需求,产品可开发定制。

1.1产品简介
SM400-T多级别报警器是微型RTU系统,它以高档ARM单片机为核心,由高精度运算放大器、接口芯片、看门狗电路、输入输出回路等组成,并且嵌入通信模块。所构成的远程数据采集RTU终端,具有性能稳定、性价比高等特点,能方便地组合各种报警系统及数据采集系统。
由于SM400-T多级别报警器是专为工业产品集成设计的,在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计,保证了恶劣环境下的稳定工作,为您的设备提供了高质量保证。

1.2产品性能
● 采用GPRS通讯模块,只要移动网络信号覆盖的地区都可以进行短信报警,不受地理环境的限制。
● 用户可以通过手机短信巡检报警器状态及内部参数。
● 具有两路模拟量采集,12位高精度A/D同时采样功能。
● 具有两路开关量采样功能。
● 具有一路DC 24V输出,20mA驱动能力(专为二线传感器供电)。
● 具有一路RS485接口,专用于RS485通讯。
● USB接口用于设置参数。
● 可组态采集数据的参数类型、量程、起始点及上下限报警阀值等。
● 具有断电记忆功能,断电后不需要重新设置参数。
● 通讯收发及模块状态指示灯能清晰的指示采集器的工作态度。
● 报警器可以设置一个短信中心目标号码,报警器按照设置的上传间隔时间以短信的形式向中心号码发送当前数据信息,用户以中心号码进行数据监控。
● 报警器可以设置八个报警号码,每一路输入通道可以对八个报警号码进行单独设置,用户可以根据需要进行灵活配置。
● 每一路变量报警通道的短信内容都可以单独设置,用户可以根据需要自行设置短信提示内容。

1.3主要参数
● 安装尺寸:长83 mm × 宽94 mm。
● 外壳尺寸:长123 mm × 宽105 mm × 高33 mm。
● 工作环境温度:-20℃~+80℃。
● 储存温度:-25℃~+80℃。
● 电源输入电压:DC 9~24V。
● 两开关量采用光非隔离干接点输入。
● 防护等级:IP65。

2.3端口介绍
● DC 24V、GND:24V直流电压输出,20mA驱动能力,专为二线传感器提供电源。
● AD1、AD2:模拟通道输入,用于采集模拟信号。其输入阻抗为250Ω,可以输入直流电流信(DC 4~20mA)或者直流电压信号(DC 0~5V)。
● DIN1、DIN2、GND:开关量通道输入,用于采集无源开关量。
● RS485A、RS485B:RS485通讯,参照连接图连接仪表设备,实现采集器与设备之间的数据传输。
● POW、GDN:直流电源供电,电源线正负极(+、-)分别接在对应的(POW、GND)端子上。

2.4指示灯说明
● GPRS通讯指示灯:在GPRS发送与接收数据时闪烁。
● RS485通讯指示灯:在与RS485仪表通讯时闪烁。
● NET指示灯:功能正常情况下亮1秒,灭3秒。

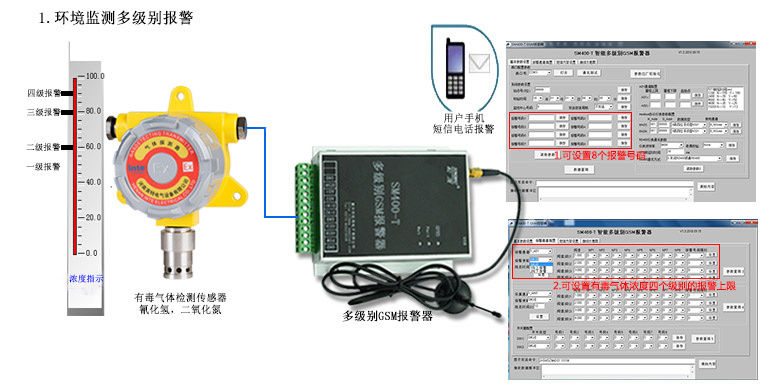

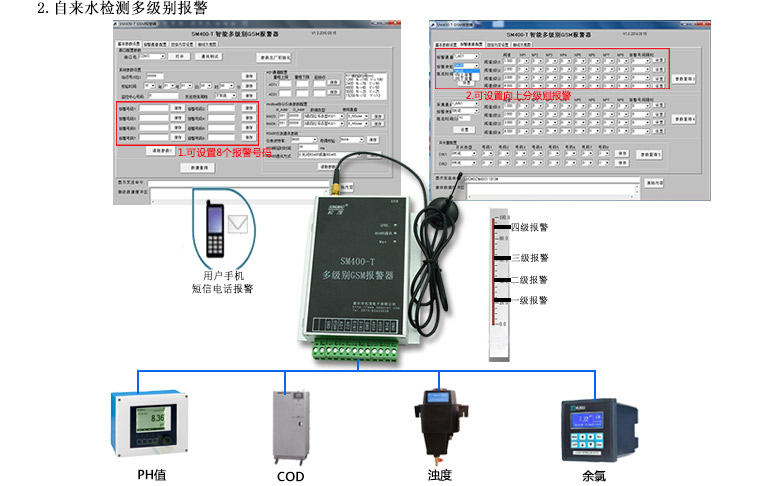

2.5应用图
