HART-433M无线短距离采集器说明书下载 如有特殊需求，产品可开发定制。
一、产品简介：

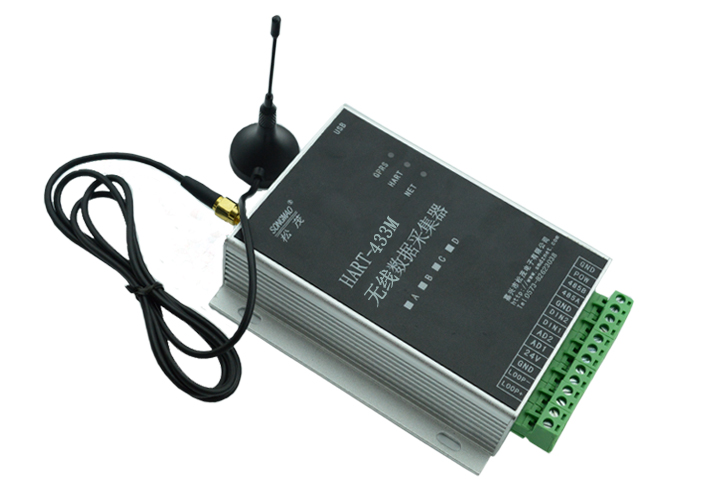

HART-433M无线数据采集器是集成数据采集与无线通讯于一体的高科技产品，是微型RTU系统。它以高档ARM单片机为核心，由高精度运算放大器、接口芯片、硬件看门狗电路、输入输出回路等组成，并且嵌入通信模块及HART调制解调芯片。所构成的远程数据采集RTU终端，具有性能稳定、性价比高等特点。
HART-433M无线数据采集器硬件结构设计完全符合工业标准，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的稳定工作，为您的设备提供了高质量保证。
.jpg) 二产品性能
● 具有两路模拟量采集，12位高精度A/D同时采样功能。 ● 具有三通道脉冲量计数功能及两路开关量采样功能。 ● 具有一路HART仪表接口。 ● 具有一路DC 24V输出。 ● 具有一路RS485仪表通讯接口，专用于RS485仪表通讯。 ● USB接口专用于参数设置。 ● 可组态采集数据的参数类型、量程、起始点及脉冲底度等。 ● 可组态站号、采集时间、通讯参数等。 ● 通过HART协议直接从仪表里读取数据。 ● 本地可以查询参数及实时数据，还能设置所有运行参数。 ● 具有断电记忆功能，断电后不需要重新设置参数。 ● 通讯收发及模块状态指示灯能清晰的指示采集器的工作态度。 三、主要参数
● 安装尺寸：长94 mm × 宽83 mm。 ● 外壳尺寸：长123 mm × 宽103 mm × 高33 mm。 ● 工作环境温度：-20℃～+80℃。 ● 储存温度：-25℃～+80℃。 ● 电源输入电压：DC 9～24V。 ● 模拟量输入阻抗：250Ω，可以采集4～20mA，0～5V直流信号。 ● 脉冲及开关量：采用光非隔离干接点输入。 ● HART协议采样电阻：250Ω。 ● 防护等级：IP65。 四、端口介绍：
● LOOPA、LOOPB：连接HART仪表，读取HART仪表数据。
● DC 24V、GND：24V直流电压输出，20mA驱动能力，专为二线传感器提供电源。 ● AD1、AD2：模拟通道输入，用于采集模拟信号。其输入阻抗为250Ω，可以输入直流电流信号（DC 4～20mA）或者直流电压信号（DC 0～5V）。 ● DIN1、DIN2、GND：开关量通道输入，用于采集开关量。 ● RS485A、RS485B：RS485通讯，参照连接图连接仪表设备，实现采集器与设备之间的数据传输。 ● POW、GDN：直流电源供电，电源线正负极（+、-）分别接在对应的（POW、GND）端子上。 五、指示灯说明
● 433M通讯指示灯：在433M无线模块发送与接收数据时闪烁。
● HART及RS485通讯指示灯：在与HART或RS485仪表通讯时闪烁。 ● NET指示灯：在正常工作的情况下亮1秒，灭3秒。 433M无线数据采集器通讯距离实测应用
