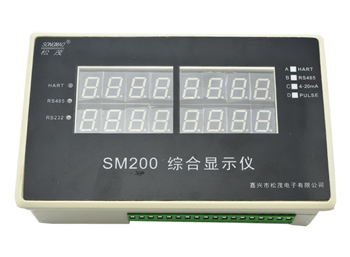

HART综合显示仪

说明书下载

如有特殊需求,产品可开发定制。

    HART综合显示仪是集成HART协议与RS232/RS485通讯于及数字显示一体的高科技产品,是微型RTU系统,采用高档ARM单片机为核心、由高精度运算放大器、接口芯片、硬件门狗电路、输入输出回路等组成,并且嵌入通信模块,及HART调制解调芯片,具有性能稳定,性价比极高等特点。HART综合显示仪硬件结构设计完全符合工业标准,在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计,保证了恶劣环境下的稳定工作。

一、产品性能

两路模拟量采样接口,12位高精度A/D同时采样功能。

一路HART接口。

一路脉冲数据采集接口。

一路RS485接口,专用于RS485仪器仪表通讯。

一路RS232接口,用于通讯测试。

可组态采集数据的参数及量程、零点等。

具有断电记忆功能,断电后不需要重新设置参数。

二、主要参数

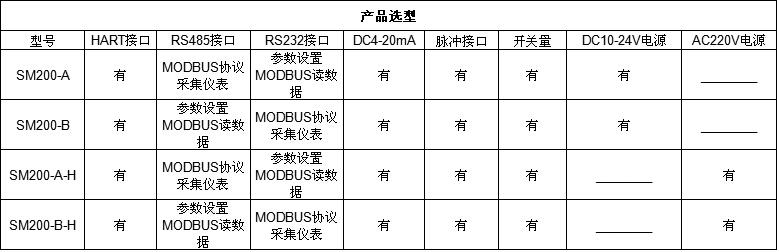

三、产品选型

三、产品实际应用

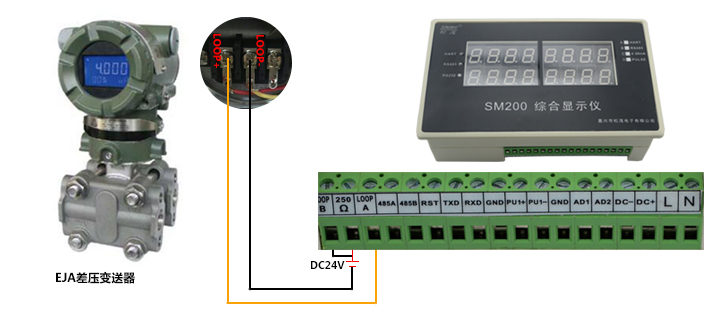

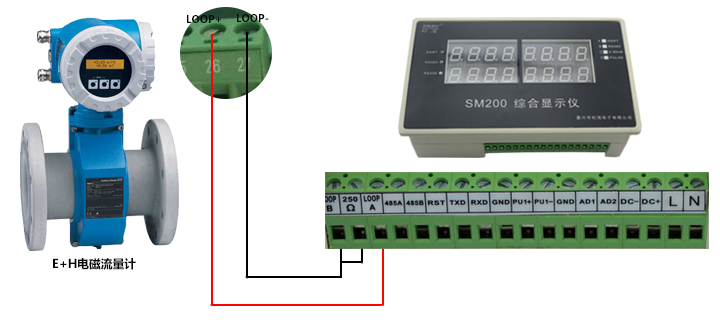

1.SM200-B综合显示仪在HART二线制仪表中的应用

2.SM200-B综合显示仪在HART四线制中的应用

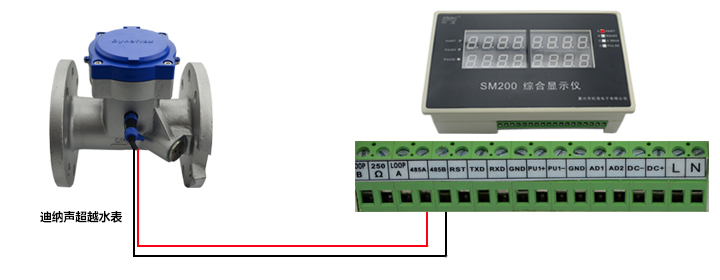

3.SM200-A综合显示仪在RS485仪表中的应用

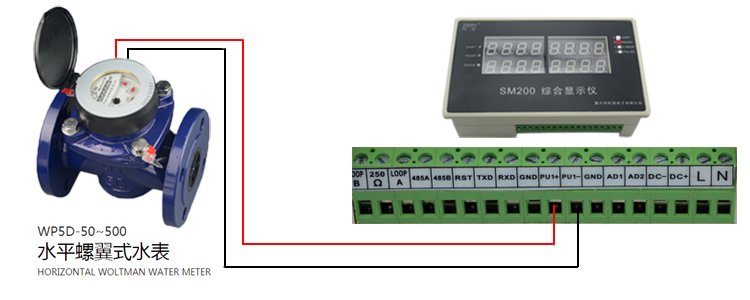

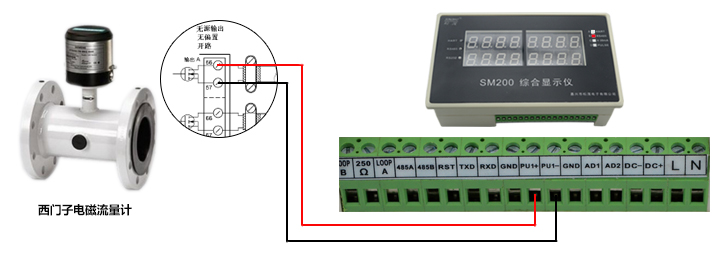

4.SM200-B综合显示仪在采集脉冲水表中的应用

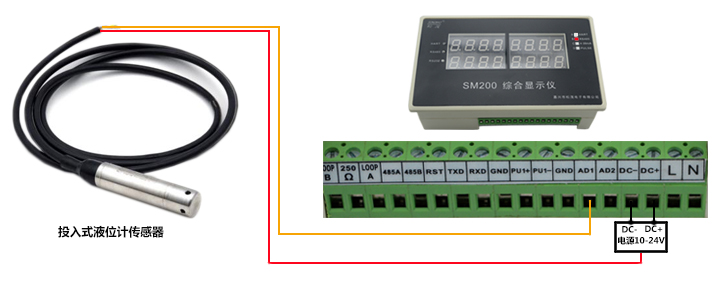

5.SM200-B综合显示仪在投入式液位计传感器的应用

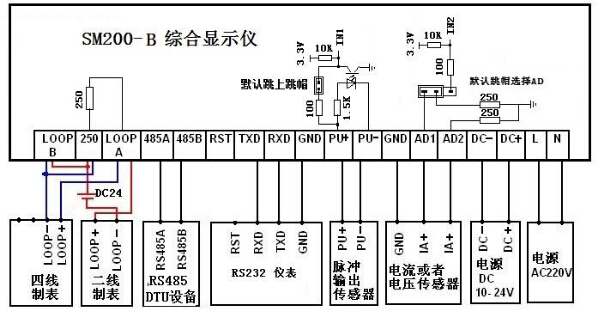

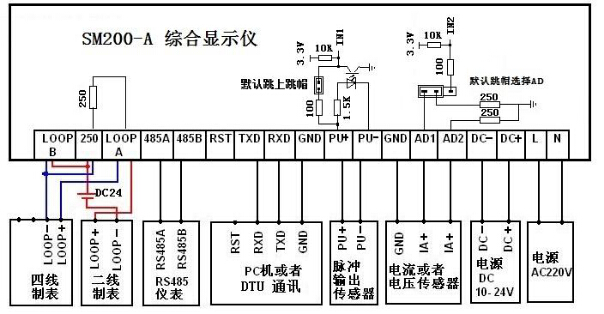

四、接线图
