HART TCP 以太网采集器

说明书下载

如有特殊需求,产品可开发定制。

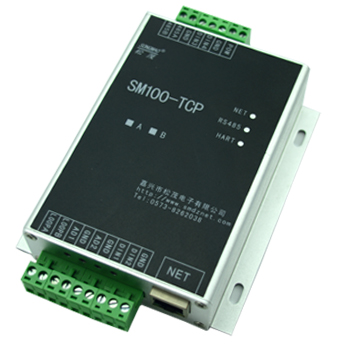

HART以太网数据采集器是集成HART协议与以太网通讯于一体的高科技产品,是微型RTU系统,采用高档ARM单片机为核心,、由高精度运算放大器、接口 芯片、硬件门狗电路、输入输出回路等组成,并且嵌入通信模块,及HART调制解调芯片,具有性能稳定,性价比极高等特点。HART-TCP数据采集器硬件结构设计完全符合 工业标准,在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计,保证了恶劣环境下的稳定工作。

一、产品性能

1.两路模拟量采样,12位高精度A/D同时采样功能。

2.四路开关量采样功能。

3.一路HART接口。

4.可组态采集数据的参数及量程、零点等。

5.通过HART协议直接从仪表里读取数据。

6.本地、远程都可以查询和设置所有运行参数。

7.可通过以太网配置参数。

8.具有断电记忆功能,断电后不需要重新设置参数

二、主要参数

1.安装尺寸:长120 mm × 宽80 mm × 高40 mm。

2.工作环境温度:-40℃ ∽ +85℃。

3.储存温度:-40℃ ∽ +85℃。

4.电源输入电压:DC 12 ∽24 V。

5.模拟量输入阻抗为:250Ω,可以采集DC 4∽20mA,DC 0∽5V直流信号。

6.HART协议采样电阻为250Ω。

7.开关输入为无源接点。

三、HART-TCP 以太网数据采集器选型

1.HART-TCP-A 以态数据采集器:

只采集HART接口 通过以太网接口,把HART协仪转换MODBUS-TCP协议或者MODBUS_RTU协仪。

2.HART-TCP-B 以太数据采集器:

采集HART接口,DC4-20mA, DI开关量接口 通过以太网接口,把HART协议及模拟量,开关量转换MODBUS-TCP协议或MODBUS_RTU协仪。

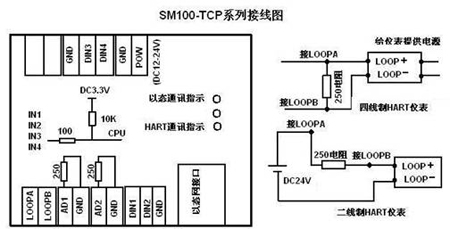

3.HART-TCP 以太网数据采集器接线示意图
