HART多变量输出变送器

说明书下载

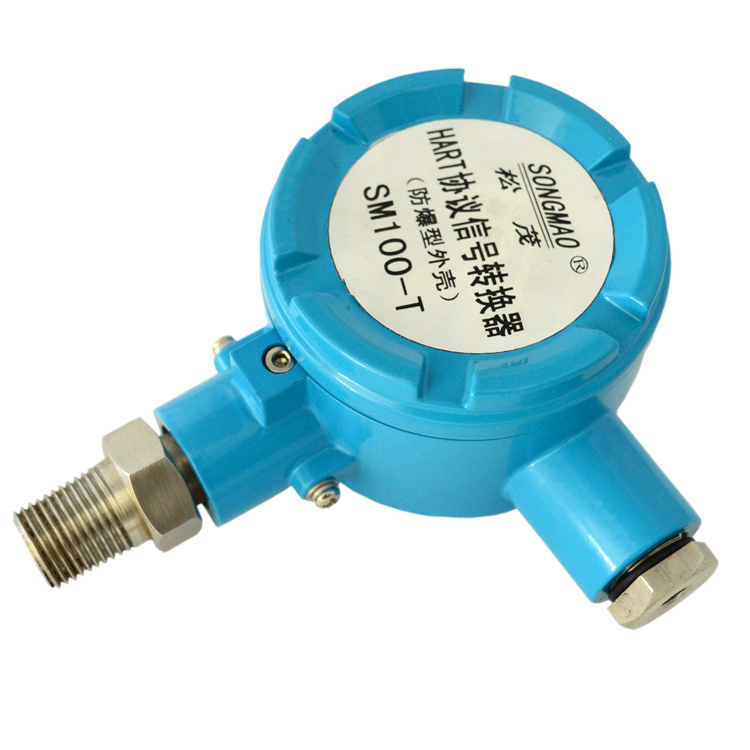

     HART多变量输出转换器专用于罗斯蒙特3051S多变量HART变送器 是集成HART协议与RS485通讯,多路变量电流输出于一体的高科技产品。采用高档ARM单片机为核心、接口芯片、硬件门狗电路等组成,并且嵌入通信模块,及HART调制解调芯片,具有性能稳定,性价比极高等特点。SM100-T多变量输出转换器件结构设计完全符合工业标准,在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计,保证了恶劣环境下的稳定工作。

一、产品性能

配有RS485通讯接口,可以进行参数配置。

采用工业通用全铝的防爆外壳,直接安装于在仪表上。

采用有专用配置软件,可以与HART协议智能仪表进行数据通讯。

对HART变量进行电流变送输出。

支持标准的MODBUS 协议。

支持单台HART协议智能仪表。

支持多种特殊HART协议智能仪表。

二、主要参数

安装尺寸:长150 mm × 宽103 mm × 高33 mm。

工作环境温度:-40℃ ∽ +85℃。

储存温度:-40℃ ∽ +85℃。

电源输入电压:DC 12∽24 V。

HART协议采样电阻为250Ω。

三、SM100-T接线图

四、SM100-T接线图

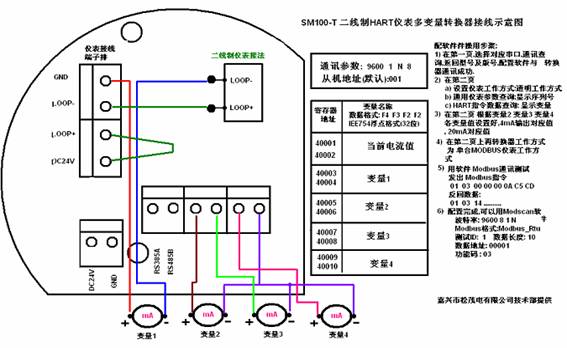

1.与二线制仪表接线示意图
