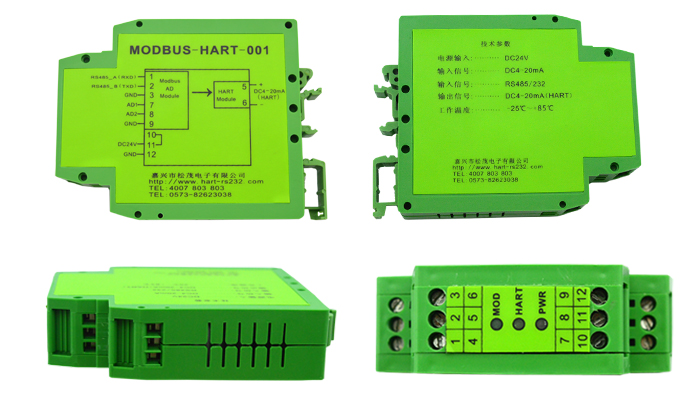

MODBUS HART变送器

说明书下载

  MODBUS-HART采用高档ARM单片机为核心,由高精度运算放大器、接口芯片、输入输出回路等组成,并且嵌入HART调制解调芯片,具有性能稳定,性价比极高等特点。
  MODBUS-HART通过RS485接口与具有MODBUS-RTU通讯功能的设备进行通讯,能够把设备中的数据转换成HART设备变量输出,并且支持4-20mA电流输出。
  MODBUS-HART硬件结构设计完全符合工业标准,在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计,保证了恶劣环境下的稳定工作。

一、产品性能

● 两路模拟量采集功能。

● 一路HART接口。

● 接口类型RS485/232。

● 两接口部分电路安全隔离

● 支持四路设备变量。

● 可设置模拟量量程、零点等。

● 本地可以查询和设置所有运行参数。

二、主要参数

● 安装尺寸:长60 mm × 宽45 mm × 高15 mm。

● 工作环境温度:-25℃ ∽ +85℃。

● 电源输入电压:DC24 V。

● 输入信号:DC4-20mA。

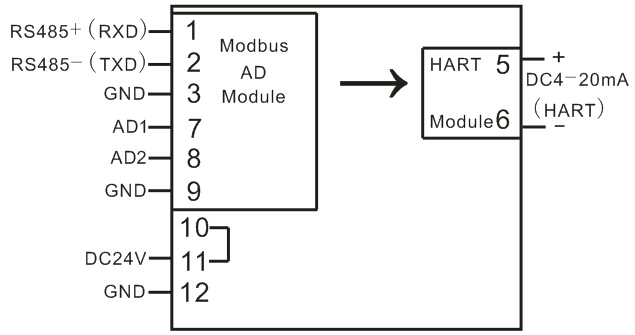

三、接线图

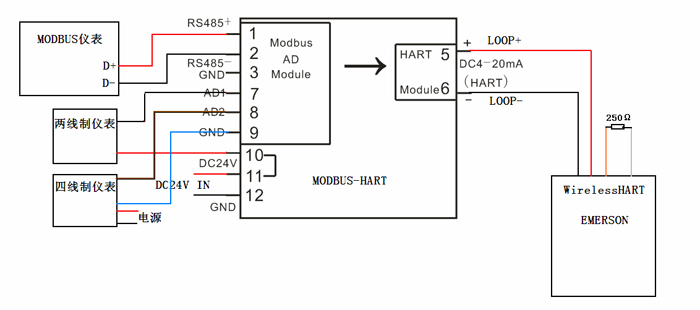

四、硬件连接图
