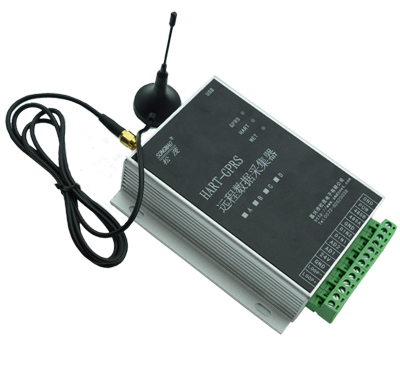

HART GPRS数据采集器

说明书下载

如有特殊需求,产品可开发定制。

   HART GPRS数据采集器是集成HART协议与GPRS通讯于一体的高科技产品,是微型RTU系统,采用高档ARM单片机为核心,、由高精度运算放大器、接口芯片、硬件门狗电路、输入输出回路等组成,并且嵌入通信模块,及HART调制解调芯片,具有性能稳定,性价比极高等特点。HART-GPRS数据采集器硬件结构设计完全符合工业标准,在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计,保证了恶劣环境下的稳定工作。

一、 产品性能

1.两路模拟量采样,12位高精度A/D同时采样功能。

2.两路开关量采样功能。

3.一路HART接口。

4.路DC24V输出。

5.一路RS485接口,专用于RS485仪器仪表通讯。

6.USB接口用于设置参数。

7.可组态采集数据的参数及量程、零点等。

8.可组态站号、时间、通讯参数等。

9.支持动态DNS及固定IP。

10.支持数据传输方式:UDP、TCP。

11.通过HART协议直接从仪表里读取数据。

12.本地、远程都可以查询和设置所有运行参数。

13.具有断电记忆功能,断电后不需要重新设置参数。

14.配用大容量EEPROM 根据设置的保存间隔时间,进行保存数据。

15.模块状态、GPRS通讯数据及HART通讯指示灯能清晰的指示采集器的工作状态。

16.支持GSM短信,可以短信进行参数查询、参数设置、状态查询、报警等功能。

二、主要参数

1.安装尺寸:长150 mm × 宽103 mm × 高33 mm

2.工作环境温度:-40℃ ∽ +85℃。

3.储存温度:-40℃ ∽ +85℃。

4.电源输入电压:DC 9 ∽24 V。

5.模拟量输入阻抗为:250Ω,可以采集DC 4∽20mA,DC 0∽5V直流信号。

6.HART协议采样电阻为250Ω。

7.DC24V输出(<=40mA) 。

三、接线图

详细说明请在软件下载中心下载
