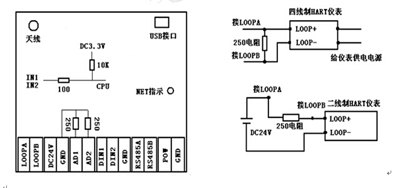

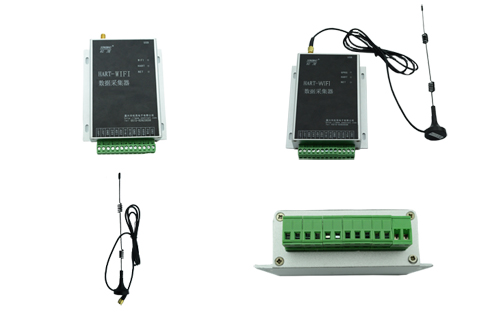

HART-WIFI数据采集器说明书下载如有特殊需求,产品可开发定制。 HART-WIFI数据采集器是集成HART协议与WIFI无线通讯于一体的高科技产品,是微型RTU系统,采用高档ARM单片机为核心,由高精度运算放大器、接口芯片、硬件看门狗电路、输入输出回路等组成,并且嵌入通信模块,及HART调制解调芯片,具有性能稳定,性价比极高等特点。 HART-WIFI数据采集器硬件结构设计完全符合工业标准,在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计,保证了恶劣环境下的稳定工作。 一、产品性能 1.两路模拟量采样,12位高精度A/D同时采样功能。 2.两路开关量采样功能。 3.一路HART接口。 4.一路DC24V输出。 5.USB接口用于设置参数。 6.可通过以太网连接查询实时数据。 7.可组态采集数据的参数及量程、零点等。 8.可组态站号、时间、通讯参数等。 9.支持动态DNS及固定IP。 10.支持数据传输方式:UDP、TCP。 11.通过HART协议直接从仪表里读取数据。 12.本地、远程都可以查询和设置所有运行参数。 13. 具有断电记忆功能,断电后不需要重新设置参数。 14.配用大容量EEPROM 根据设置的保存间隔时间,进行保存数据。 二、主要参数 安装尺寸:长150 mm × 宽103 mm × 高33 mm。 工作环境温度:-40℃ ∽ +85℃。 储存温度:-40℃ ∽ +85℃。 电源输入电压:DC 9 ∽24 V。 模拟量输入阻抗为:250Ω,可以采集DC 4∽20mA,DC 0∽5V直流信号。 HART协议采样电阻为250Ω。 DC24V输出(40mA)。 三、接线图
|
---|
